Estrutura para Ponte Rolante

As pontes rolantes são estruturas metálicas que se deslocam sobre trilhos, fixados em vigas de rolamento sustentadas por colunas ou consoles. Elas possuem um mecanismo de içamento chamado de talha, que pode ser elétrica ou manual, e que permite levantar e transportar objetos de grande porte com segurança e eficiência. As pontes rolantes podem ser classificadas em diferentes tipos, de acordo com o seu formato, capacidade, velocidade e aplicação. Algumas das principais categorias são: pontes rolantes univiga (viga simples) e duplaviga (viga dupla), nas versões apoiada ou suspensa.

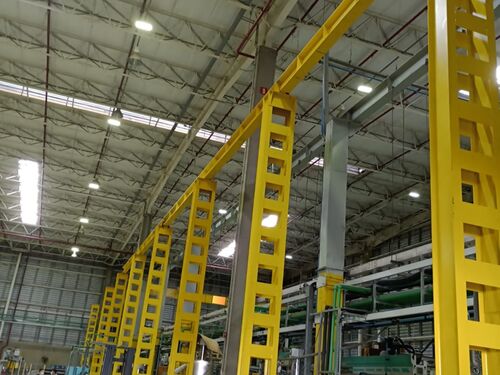

A estrutura para ponte rolante refere-se ao que é comumente chamado de caminho de rolamento. Neste tipo de estrutura pode incluir-se também as vigas de rolamento, colunas metálicas e consoles metálicos. As pontes rolantes são fundamentais para movimentação de cargas pesadas, por isso, elas são indispensáveis para os setores industriais que necessitam do transporte de equipamentos e materiais. A estrutura para ponte rolante é um elemento essencial para o funcionamento do equipamento relacionado à movimentação de cargas, permitindo o deslocamento longitudinal do mesmo.

Quais os principais elementos presentes na estrutura para ponte rolante?

A estrutura para ponte rolante pode apresentar diversas configurações, de acordo com a aplicação a que se destinará. Contudo, de modo geral, podemos dividi-la em três partes principais: trilhos, vigas de rolamento, colunas e/ou consoles.

Os trilhos compõem a parte da estrutura que fica em contato direto com a ponte rolante, seja por meio das rodas. Ele é responsável por guiar o movimento da ponte rolante ao longo do percurso desejado. Os trilhos são fixados sobre as vigas de rolamento, e devem ser selecionados de acordo com as características da ponte rolante, como a capacidade de carga, a velocidade, a aceleração e o tipo de acionamento.

As vigas de rolamento são as peças horizontais de concreto ou metálica, responsáveis por sustentar os trilhos e por transmitir as cargas e as forças da ponte rolante para a estrutura. As vigas de rolamento são fixadas sobre consoles ou colunas e devem ser dimensionadas de forma a resistir aos esforços verticais, longitudinais e transversais, além de garantir a estabilidade e o alinhamento de toda a estrutura do caminho de rolamento.

As colunas e/ou consoles são as peças que sustentam as vigas de rolamento. Podem ser fabricadas de metal ou concreto. As colunas são fixadas no solo (sapatas de concreto) e os consoles são fixados nas colunas pré-existentes no prédio. As colunas e/ou consoles devem ser projetados de forma a resistir aos esforços a que serão expostos, para garantir a segurança da estrutura.

Para que esta estrutura para ponte rolante seja adequada às necessidades de cada operação, é preciso levar em conta alguns fatores, como:

•       A capacidade de carga dos equipamentos;
•       A distância entre os apoios das vigas;
•       O tipo e a quantidade de rodas;
•       A velocidade e a frequência dos movimentos;

Esses fatores determinam as dimensões, o material e o perfil das vigas do caminho de rolamento, bem como os requisitos de fixação, nivelamento e alinhamento. Por isso, é importante contar com uma empresa especializada no projeto, na fabricação e na instalação de caminhos de rolamento, que possa oferecer soluções personalizadas e de qualidade para cada cliente.

A Vastec é referência em estrutura para ponte rolante

A estrutura para ponte rolante é um componente fundamental para o desempenho e a eficiência dos equipamentos de movimentação de cargas. Por isso, ela deve ser planejada, executada e mantida com critérios técnicos e normativos, visando à qualidade, à durabilidade e à segurança do sistema.

Atuando no mercado desde 1970, a Vastec se consolidou no ramo de pontes rolantes, destacando-se entre as principais fabricantes que fornecem soluções customizadas para movimentação de cargas. Em sua grande linha de produtos, encontra-se disponível a estrutura para ponte rolante, além dos serviços de análise topográfica detalhada de caminho de rolamento e análise visual do caminho de rolamento.
