Ponte Rolante Viga Dupla: o que é, especificações técnicas, normas e como escolher a ideal para sua indústria

Ponte Rolante Viga Dupla: o que é, especificações técnicas, normas e como escolher a ideal para sua indústria

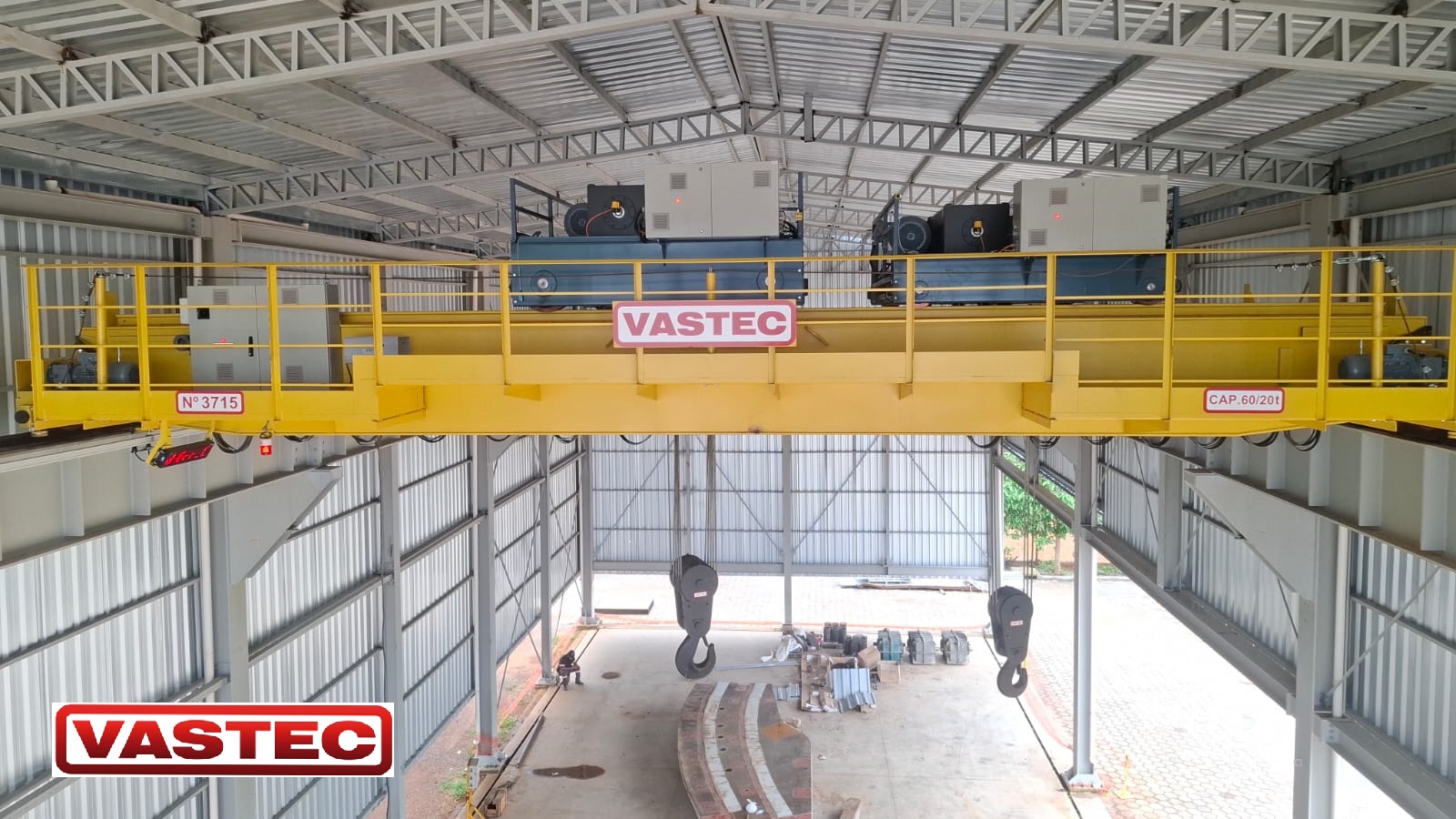

Ponte rolante viga dupla é um equipamento de elevação e movimentação de cargas composto por duas vigas principais paralelas — sobre as quais a talha elétrica translada em trilhos — apoiadas em cabeceiras que se deslocam ao longo de trilhos fixados à estrutura da edificação. A configuração de dupla viga proporciona maior rigidez estrutural, maior estabilidade torsional e capacidade de carga superior à viga simples, sendo a solução indicada para operações industriais que exigem elevação de cargas pesadas com precisão, segurança e alta frequência de ciclos. A Vastec projeta e fabrica pontes rolantes viga dupla sob medida desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

Princípio de funcionamento

A ponte rolante viga dupla opera por meio de três movimentos independentes: elevação vertical da carga pela talha elétrica acoplada ao carro, translação longitudinal do carro ao longo das vigas principais e translação transversal da ponte ao longo dos trilhos de rodadura fixados à estrutura da planta. A combinação desses movimentos permite o posicionamento preciso da carga em qualquer ponto dentro da área coberta pelo equipamento, sem restrição de ponto fixo.

Componentes principais

Os principais componentes estruturais e mecânicos de uma ponte rolante viga dupla são:

• Vigas principais — duas vigas paralelas de aço estrutural, calculadas por ferramentas CAD e cálculo estrutural

• Cabeceiras — fixadas às vigas principais por parafusos, com sistema de roletes-guia que elimina o contato entre os frisos das rodas e os trilhos

• Carro — conjunto que sustenta a talha elétrica e translada sob trilhos fixados sobre as vigas principais

• Talha elétrica de cabo de aço — unidade principal de elevação

• Sistema de translação — motorizado nas vigas principais e no carro

• Painel elétrico — com dispositivos de proteção integrados conforme NR-10 e NR-12

• Inversor de frequência — para movimentos suaves e controlados

• Relé de monitoramento de fase — proteção contínua do sistema elétrico

Especificações técnicas

As pontes rolantes viga dupla Vastec são projetadas sob medida e atendem as seguintes faixas de especificação:

Dispositivos de segurança NR-10 e NR-12

Todas as pontes rolantes viga dupla Vastec são fornecidas em conformidade com as Normas Regulamentadoras NR-10 e NR-12, incorporando os seguintes dispositivos de segurança:

• Canaletas, calhas e tubulação — para proteção e organização do cabeamento elétrico

• Dispositivos de proteção — disjuntores e contatores integrados ao painel elétrico

• Chave seccionadora — isolamento seguro do circuito elétrico para intervenções de manutenção

• Adesivos de segurança — sinalização visual obrigatória conforme norma

• Sinalizador audiovisual — alerta sonoro e luminoso durante operação do equipamento

• Chave fim de curso redundante na elevação — dupla proteção contra sobrecurso vertical da talha

• Chave fim de curso para translação da ponte rolante — limitação de deslocamento longitudinal

• Chave fim de curso para translação do carro — limitação de deslocamento transversal

• Relé de monitoramento de fase — desligamento automático em caso de perda ou inversão de fase

• Monitoramento de falhas — identificação rápida de anomalias operacionais

• Limitador de carga — proteção contra sobrecarga acima da capacidade nominal do equipamento

Grupos de trabalho disponíveis

As pontes rolantes viga dupla Vastec são fabricadas conforme os principais grupos de trabalho da norma FEM 9511, garantindo que o dimensionamento estrutural e mecânico seja adequado à demanda operativa real da aplicação:

A escolha correta do grupo de trabalho é determinante para a integridade estrutural, a vida útil da talha e a segurança operacional a longo prazo. A equipe técnica Vastec realiza esse dimensionamento junto ao cliente durante a fase de definição do projeto.

Normas técnicas aplicáveis

Todas as pontes rolantes viga dupla Vastec são projetadas, fabricadas e comissionadas em plena conformidade com as seguintes normas técnicas:

• NR-11 — Norma Regulamentadora de Transporte, Movimentação, Armazenagem e Manuseio de Materiais

• NR-12 — Norma Regulamentadora de Segurança no Trabalho em Máquinas e Equipamentos

• NR-10 — Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade

• ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas

• FEM 9511 — Norma europeia para classificação e dimensionamento de talhas

• DIN 120 Grupo I — Norma alemã para dimensionamento de estruturas metálicas

O cumprimento dessas normas não é um requisito mínimo — é a base de engenharia a partir da qual a Vastec fabrica equipamentos projetados para superar sua vida útil nominal.

Diferenciais tecnológicos Vastec

As pontes rolantes viga dupla Vastec incorporam tecnologia selecionada para maximizar a disponibilidade operacional, a segurança do operador e o custo total de propriedade:

• Projeto CAD e cálculo estrutural — cada equipamento é dimensionado individualmente por engenheiros especializados

• Inversores de frequência — perfis de aceleração e desaceleração controlados que minimizam as cargas dinâmicas sobre a estrutura e prolongam a vida útil da talha

• Sistema de roletes-guia nas cabeceiras — elimina o contato entre os frisos das rodas e os trilhos, reduzindo desgaste e aumentando a segurança da operação

• Cabeceiras parafusadas — facilitam desmontagem ágil para transporte e manutenção

• Limitador de carga — proteção ativa contra sobrecarga em todas as condições operacionais

• Peças comerciais de alta disponibilidade — facilidade de manutenção e reposição no mercado nacional

Suporte pós-venda Vastec

O relacionamento da Vastec com o cliente não termina na entrega do equipamento. A Vastec oferece suporte pós-venda completo para garantir a longevidade e o desempenho contínuo da sua ponte rolante viga dupla:

• Equipe de assistência técnica nacional — atendimento em todo o território brasileiro

• Venda de peças de reposição — componentes originais disponíveis nacionalmente

• Manutenção preventiva e corretiva — programas estruturados para maximizar a disponibilidade operacional

Setores de aplicação

industriais que demandam elevação de cargas pesadas com segurança e precisão:

• Indústria metal-mecânica e siderúrgica

• Mineração e beneficiamento de minerais

• Papel e celulose

• Setor automotivo e estamparia

• Expedição e logística interna

• Indústria plástica

• Indústrias em geral

Perguntas frequentes sobre ponte rolante viga dupla

Por que escolher a Vastec para a sua ponte rolante viga dupla?

A Vastec é uma indústria nacional com operação contínua em movimentação de cargas industriais desde 1970. Com mais de 3.000 equipamentos fabricados e mais de 1.200 clientes em todos os estados do Brasil — incluindo indústrias dos setores siderúrgico, automotivo, de mineração e papel e celulose — a Vastec entrega não apenas equipamentos, mas soluções completas: projeto técnico, fabricação sob medida, supervisão de montagem, garantia contratual e suporte pós-venda com assistência técnica nacional.

Cada ponte rolante viga dupla Vastec é dimensionada por engenheiros especializados, fabricada com peças de alta qualidade e entregue em plena conformidade com todas as normas técnicas vigentes. Quando você escolhe a Vastec, escolhe um parceiro que conhece sua operação e responde por ela.
