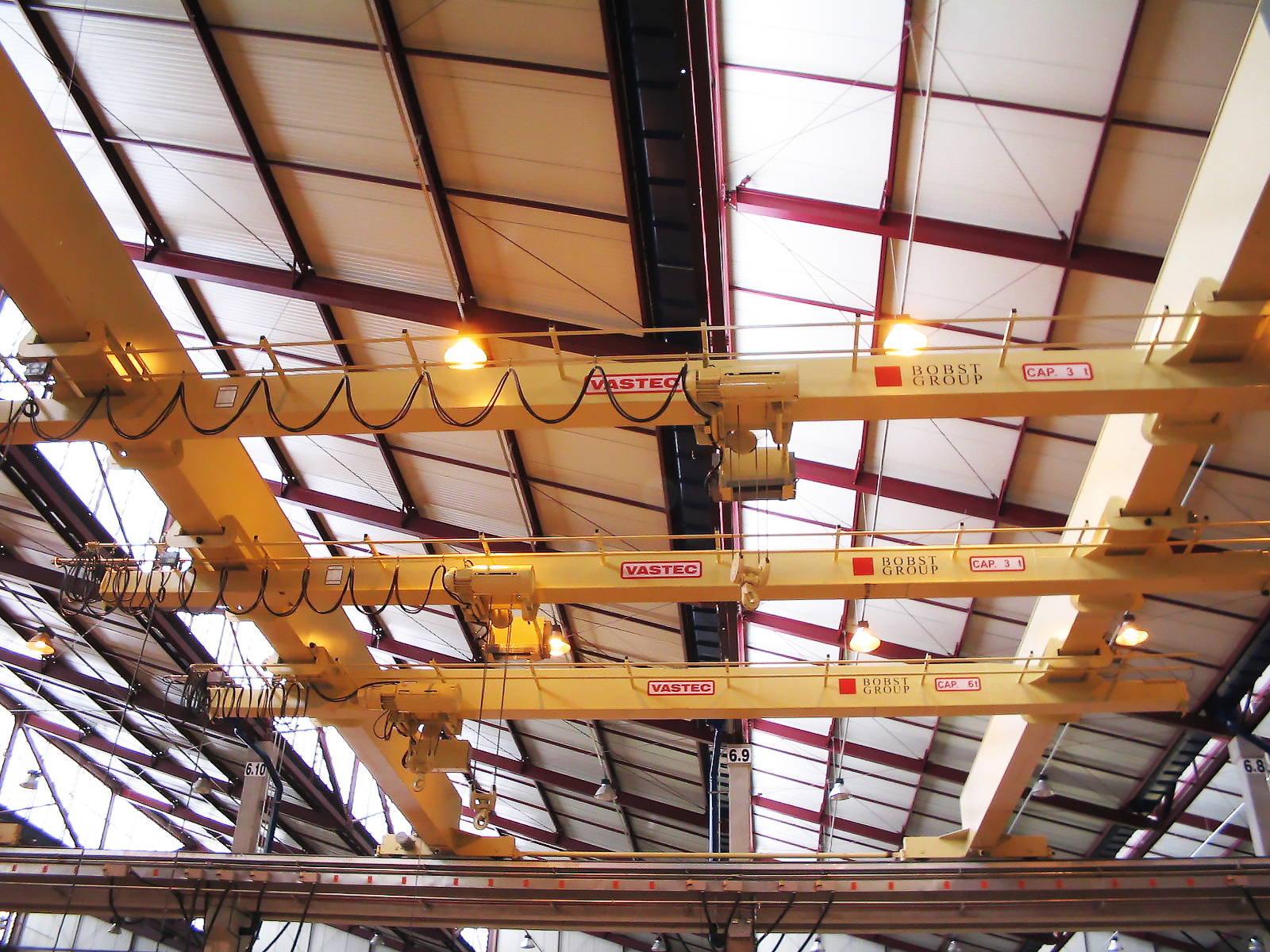

Ponte rolante viga suspensa é um equipamento de elevação e movimentação de cargas no qual a viga principal é fixada por baixo dos trilhos de translação — ao contrário das configurações convencionais, em que a viga é apoiada sobre os trilhos. Essa inversão no sistema de fixação resolve restrições estruturais da edificação, elimina a necessidade de colunas de apoio adicionais e otimiza o aproveitamento do espaço do piso. É a solução indicada para plantas industriais que não dispõem de estrutura adequada para pontes rolantes convencionais ou que precisam maximizar a área útil operacional. A Vastec projeta e fabrica pontes rolantes viga suspensa sob medida desde 1970, com mais de 3.000 equipamentos entregues e mais de 1.200 clientes ativos em todo o Brasil.

Princípio de funcionamento

A ponte rolante viga suspensa opera por meio de três movimentos independentes: elevação vertical da carga pela talha elétrica acoplada à viga principal, translação longitudinal da talha ao longo da viga e translação transversal da ponte ao longo dos trilhos de rodadura. O diferencial desta configuração está na fixação da viga principal por baixo dos trilhos — sistema parafusado que facilita a montagem, a desmontagem e o transporte do equipamento, além de permitir a instalação em estruturas que não comportariam uma ponte rolante convencional.

Componentes principais

Os principais componentes estruturais e mecânicos de uma ponte rolante viga suspensa são:

• Viga principal — viga I, PEM (Perfil Estrutural Modular) ou viga caixão de fabricação própria Vastec com soldagem automatizada

• Sistema de fixação — parafusado por baixo dos trilhos de translação, eliminando a necessidade de apoio superior convencional

• Cabeceiras — fixadas à viga principal, com sistema de translação motorizado

• Talha elétrica de cabo de aço — unidade principal de elevação

• Sistema de translação — motorizado na ponte e na talha

• Painel elétrico — com dispositivos de proteção integrados conforme NR-10 e NR-12

• Inversor de frequência — para movimentos suaves e controlados

• Relé de monitoramento de fase — proteção contínua do sistema elétrico

Especificações técnicas

As pontes rolantes viga suspensa Vastec são projetadas sob medida e atendem as seguintes faixas de especificação:

Dispositivos de segurança NR-10 e NR-12

Todas as pontes rolantes viga suspensa Vastec são fornecidas em conformidade com as Normas Regulamentadoras NR-10 e NR-12, incorporando os seguintes dispositivos de segurança:

• Canaletas, calhas e tubulação — para proteção e organização do cabeamento elétrico

• Dispositivos de proteção — disjuntores e contatores integrados ao painel elétrico

• Chave seccionadora — isolamento seguro do circuito elétrico para intervenções de manutenção

• Adesivos de segurança — sinalização visual obrigatória conforme norma

• Sinalizador audiovisual — alerta sonoro e luminoso durante operação do equipamento

• Chave fim de curso redundante na elevação — dupla proteção contra sobrecurso vertical da talha

• Chave fim de curso para translação da ponte rolante — limitação de deslocamento longitudinal

• Chave fim de curso para translação do carro — limitação de deslocamento transversal

• Relé de monitoramento de fase — desligamento automático em caso de perda ou inversão de fase

• Monitoramento de falhas — identificação rápida de anomalias operacionais

• Limitador de carga — proteção contra sobrecarga acima da capacidade nominal do equipamento

Grupos de trabalho disponíveis

As pontes rolantes viga suspensa Vastec são fabricadas conforme os principais grupos de trabalho da norma FEM 9511, garantindo que o dimensionamento estrutural e mecânico seja adequado à demanda operativa real da aplicação:

A escolha correta do grupo de trabalho é determinante para a integridade estrutural, a vida útil da talha e a segurança operacional a longo prazo. A equipe técnica Vastec realiza esse dimensionamento junto ao cliente durante a fase de definição do projeto.

Normas técnicas aplicáveis

Todas as pontes rolantes viga suspensa Vastec são projetadas, fabricadas e comissionadas em plena conformidade com as seguintes normas técnicas:

• NR-11 — Norma Regulamentadora de Transporte, Movimentação, Armazenagem e Manuseio de Materiais

• NR-12 — Norma Regulamentadora de Segurança no Trabalho em Máquinas e Equipamentos

• NR-10 — Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade

• ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas

• FEM 9511 — Norma europeia para classificação e dimensionamento de talhas

• DIN 120 Grupo I — Norma alemã para dimensionamento de estruturas metálicas

O cumprimento dessas normas não é um requisito mínimo — é a base de engenharia a partir da qual a Vastec fabrica equipamentos projetados para superar sua vida útil nominal.

Diferenciais tecnológicos Vastec

As pontes rolantes viga suspensa Vastec incorporam tecnologia selecionada para maximizar a disponibilidade operacional, a segurança do operador e o custo total de propriedade:

• Fixação por baixo dos trilhos — sistema parafusado exclusivo que resolve restrições estruturais da edificação e otimiza o espaço útil do piso

• Três opções de viga principal — viga I, PEM ou viga caixão de fabricação própria Vastec com soldagem automatizada, adaptáveis às condições de cada projeto

• Viga caixão de fabricação própria — processo produtivo exclusivo Vastec que garante precisão dimensional, homogeneidade estrutural e durabilidade superior

• Montagem e desmontagem facilitadas — fixação parafusada agiliza o transporte e as intervenções de manutenção

• Inversores de frequência — perfis de aceleração e desaceleração controlados que minimizam cargas dinâmicas sobre a estrutura e prolongam a vida útil da talha

• Limitador de carga — proteção ativa contra sobrecarga em todas as condições operacionais

• Peças comerciais de alta disponibilidade — facilidade de manutenção e reposição no mercado nacional

Suporte pós-venda Vastec

O relacionamento da Vastec com o cliente não termina na entrega do equipamento. A Vastec oferece suporte pós-venda completo para garantir a longevidade e o desempenho contínuo da sua ponte rolante viga suspensa:

• Equipe de assistência técnica nacional — atendimento em todo o território brasileiro

• Venda de peças de reposição — componentes originais disponíveis nacionalmente

• Manutenção preventiva e corretiva — programas estruturados para maximizar a disponibilidade operacional

Setores de aplicação

As pontes rolantes viga suspensa Vastec são aplicadas em uma ampla variedade de setores industriais, especialmente onde há restrições estruturais ou necessidade de otimização do espaço de piso:

• Indústria metal-mecânica e siderúrgica

• Mineração e beneficiamento de minerais

• Papel e celulose

• Setor automotivo e estamparia

• Expedição e logística interna

• Indústria plástica

• Indústrias em geral com restrições estruturais

Perguntas frequentes sobre ponte rolante viga suspensa

Por que escolher a Vastec para a sua ponte rolante viga suspensa?

A Vastec é uma indústria nacional com operação contínua em movimentação de cargas industriais desde 1970. Com mais de 3.000 equipamentos fabricados e mais de 1.200 clientes em todos os estados do Brasil — incluindo indústrias dos setores siderúrgico, automotivo, de mineração e papel e celulose — a Vastec entrega não apenas equipamentos, mas soluções completas: projeto técnico, fabricação sob medida, supervisão de montagem, garantia contratual e suporte pós-venda com assistência técnica nacional.

Cada ponte rolante viga suspensa Vastec é dimensionada por engenheiros especializados, fabricada com as melhores opções de viga principal disponíveis — incluindo a viga caixão de fabricação própria com soldagem automatizada — e entregue em plena conformidade com todas as normas técnicas vigentes. Quando você escolhe a Vastec, escolhe um parceiro que conhece sua operação e responde por ela.
