Análise Topográfica Detalhada de Caminho de Rolamento: o que é, por que é essencial e como a Vastec garante a precisão da sua operação
Publicado em 19 de setembro de 2026
Análise Topográfica Detalhada de Caminho de Rolamento: o que é, por que é essencial e como a Vastec garante a precisão da sua operação

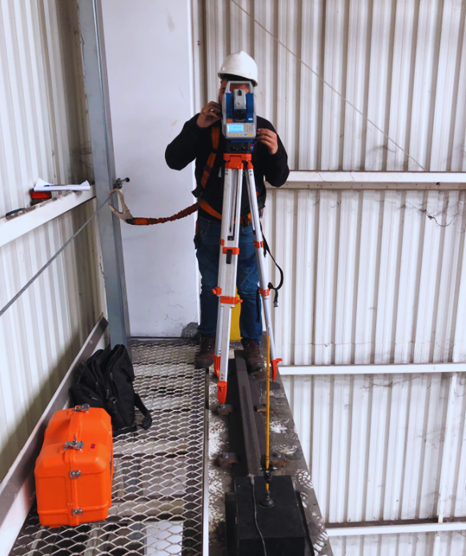

A análise topográfica detalhada de caminho de rolamento é um serviço especializado e essencial para o bom desempenho, a segurança e a vida útil de pontes rolantes e pórticos rolantes. Ela consiste na medição geométrica precisa da via por onde o equipamento se movimenta — muito além de uma simples inspeção visual. Realizada com instrumentos de alta precisão como níveis ópticos, níveis digitais, teodolitos e lasers, a análise avalia a planicidade, a inclinação, a verticalidade e a perpendicularidade dos trilhos ou vigas, identificando qualquer irregularidade que possa comprometer a operação. A Vastec é uma das poucas empresas fabricantes de equipamentos de movimentação de cargas que oferece esse serviço com o conhecimento técnico e a capacidade de execução das soluções corretivas — desde 1970.
O que é o caminho de rolamento e por que sua inspeção é essencial
O caminho de rolamento é a via formada pelos trilhos ou vigas sobre os quais as rodas da ponte rolante ou do pórtico rolante se deslocam. Qualquer irregularidade nessa via — seja de nivelamento, alinhamento, paralelismo ou presença de interferências — gera esforços laterais sobre as rodas e a estrutura do equipamento, causando desgaste prematuro e irregular, sobrecarga nos componentes mecânicos e elétricos e, em casos mais graves, risco de descarrilamento e acidentes operacionais.
A análise visual do caminho de rolamento é o primeiro nível de inspeção sistemática dessa via — e o mais acessível para manutenção preventiva periódica. Ela combina observação técnica qualificada com medições objetivas de campo, gerando um diagnóstico completo das condições do caminho e das ações corretivas necessárias.
O que a análise visual do caminho de rolamento avalia
A análise visual do caminho de rolamento Vastec é um processo técnico e detalhado que inclui a verificação de todos os parâmetros críticos da via:
|
Item avaliado |
O que verifica |
|---|---|
|
Medição de interferências |
Identificação de obstáculos, folgas insuficientes e elementos que possam interferir no deslocamento da ponte |
|
Medição de altura do trilho |
Verificação da cota do trilho em relação à referência de projeto |
|
Medição do vão a cada 6 metros |
Aferição da distância entre os trilhos ao longo de todo o caminho de rolamento com trena e fita de aço |
|
Verificação de alinhamento |
Conferência do alinhamento reto dos trilhos com linha de referência |
|
Medição com nível a laser |
Verificação do nivelamento do caminho de rolamento com equipamento de precisão |
|
Inspeção visual detalhada |
Avaliação qualificada das condições gerais do trilho, fixações, solda e estrutura de suporte |
|
Verificação do boleto do trilho |
Análise do desgaste da região de contato roda-trilho como indicador das condições operacionais |
|
Relatório fotográfico completo |
Documentação com imagens de todas as irregularidades identificadas e medições realizadas |
O boleto do trilho como indicador de saúde do caminho
O boleto do trilho é a parte superior sobre a qual a roda da ponte rolante apoia e se desloca. O padrão de desgaste do boleto é um dos indicadores mais diretos das condições geométricas do caminho de rolamento:
Desgaste uniforme e simétrico — indica operação regular com geometria adequada
Desgaste lateral do boleto — indica desalinhamento ou falta de paralelismo entre os trilhos
Desgaste concentrado em pontos específicos — indica irregularidade geométrica localizada ou concentração de esforços
Desgaste assimétrico entre os dois trilhos — indica diferença de cota ou nivelamento irregular
A inspeção do boleto do trilho é, portanto, parte essencial da análise visual do caminho de rolamento — ela revela o histórico de solicitações a que o equipamento foi submetido e direciona as ações corretivas prioritárias.
Normas técnicas aplicáveis
O serviço de análise visual do caminho de rolamento Vastec é realizado com base nas seguintes normas técnicas:
DIN 15018 — Norma alemã para dimensionamento e inspeção de equipamentos de elevação
NR-10 — Norma Regulamentadora de Segurança em Instalações e Serviços em Eletricidade
NR-12 — Norma Regulamentadora de Segurança no Trabalho em Máquinas e Equipamentos
ABNT NBR 8400 — Cálculo de aparelhos de elevação e movimentação de cargas
FEM 9511 — Norma europeia para classificação e dimensionamento de talhas
DIN 120 Grupo I — Norma alemã para dimensionamento de estruturas metálicas
NR10 e NR12 - Saiba mais sobre estas normas importantes para os equipamentos de elevação de cargas
Suporte pós-serviço Vastec
O relacionamento da Vastec com o cliente não termina na entrega do relatório. A Vastec oferece suporte completo para garantir a manutenção das condições adequadas do caminho de rolamento ao longo do tempo:
Equipe de assistência técnica nacional — atendimento em todo o território brasileiro
Execução das ações corretivas — com equipe técnica especializada em equipamentos de movimentação de cargas
Manutenção preventiva e corretiva — programas estruturados que incluem monitoramento periódico do caminho de rolamento
Setores atendidos
O serviço de análise visual do caminho de rolamento Vastec é indicado para qualquer setor industrial que opere pontes rolantes ou pórticos rolantes:
Indústria metal-mecânica e siderúrgica
Mineração e beneficiamento de minerais
Papel e celulose
Setor automotivo e estamparia
Expedição e logística
Indústria plástica
Indústrias em geral
Perguntas frequentes sobre análise visual do caminho de rolamento
O que é a análise visual do caminho de rolamento?
A análise visual do caminho de rolamento é um serviço especializado de inspeção e medição de campo que avalia as condições geométricas e físicas da via por onde a ponte rolante ou o pórtico rolante se movimenta. O serviço combina inspeção visual detalhada com medições precisas de interferências, altura de trilho, vão entre trilhos e alinhamento, gerando um relatório fotográfico completo das condições encontradas e das ações corretivas necessárias.
Qual a diferença entre a análise visual e a análise topográfica detalhada do caminho de rolamento?
A análise visual do caminho de rolamento é um serviço de inspeção e medição de campo realizado com trena, fita de aço e nível a laser, que avalia as condições gerais do caminho e identifica irregularidades visíveis e mensuráveis no campo. A análise topográfica detalhada é um serviço de maior precisão geométrica, realizado com teodolitos e níveis ópticos de alta acurácia, indicada quando se exige mapeamento geométrico completo com tolerâncias muito mais rigorosas. Ambos os serviços são complementares — a Vastec recomenda o mais adequado para cada situação.
O que é o boleto do trilho e por que ele é inspecionado?
O boleto é a parte superior do trilho sobre a qual a roda da ponte rolante apoia e se desloca. O desgaste do boleto é um indicador direto das condições de operação do caminho de rolamento: desgaste uniforme indica operação regular, enquanto desgaste irregular, lateral ou concentrado em regiões específicas indica problemas geométricos no caminho — como desalinhamento, desnivelamento ou concentração de esforços — que precisam ser corrigidos.
O que inclui o relatório fotográfico da análise visual?
O relatório fotográfico da análise visual do caminho de rolamento Vastec documenta com imagens todas as condições encontradas durante a inspeção: irregularidades identificadas, pontos de desgaste, medições realizadas e situações que exigem ação corretiva. É um documento técnico completo que serve como base para o planejamento das intervenções necessárias e para o registro histórico das condições do caminho de rolamento ao longo do tempo.
Por que o alinhamento e o paralelismo dos trilhos são críticos para a ponte rolante?
O alinhamento e o paralelismo dos trilhos determinam se a ponte rolante se desloca de forma suave e sem esforços laterais sobre as rodas. Quando os trilhos estão desalinhados ou não paralelos, as rodas sofrem esforços laterais que causam desgaste prematuro dos frisos, sobrecarga nos redutores e motores de translação e, em casos mais graves, risco de descarrilamento. Esses parâmetros são definidos em normas técnicas como a DIN 15018.
A Vastec executa as ações corretivas identificadas na análise?
Sim. Com base nos dados e no relatório fotográfico produzidos durante a análise visual, a Vastec identifica as irregularidades e apresenta as ações corretivas necessárias. Por ser fabricante especializado em pontes rolantes e pórticos rolantes, a Vastec possui o conhecimento técnico e a capacidade de execução para realizar as correções com precisão, garantindo que o caminho de rolamento retorne às condições geométricas adequadas para operação segura e eficiente.
Por que escolher a Vastec para a análise visual do seu caminho de rolamento?
A Vastec é uma indústria nacional com operação contínua em movimentação de cargas industriais desde 1970 — e uma das poucas fabricantes que oferece o serviço de análise visual do caminho de rolamento com a seriedade, o conhecimento técnico e a capacidade de execução das ações corretivas exigidos. Com mais de 3.000 equipamentos fabricados e mais de 1.200 clientes em todos os estados do Brasil — incluindo indústrias dos setores siderúrgico, automotivo, de mineração e papel e celulose —, a Vastec entrega não apenas diagnósticos, mas soluções completas: inspeção técnica estruturada, relatório fotográfico detalhado, execução das correções e suporte pós-serviço com assistência técnica nacional.
Quando você contrata a Vastec para a análise visual do caminho de rolamento, você conta com o fabricante que conhece profundamente os equipamentos que inspeciona — e que responde por cada intervenção realizada.
